WY位移傳感器
- 品牌：???雷泰傳感器
- 型號：???WY位移傳感器
- 市場價：???$article_wine$ 元
- 優惠價：???$article_net$ 元 (已有 0 人購買)

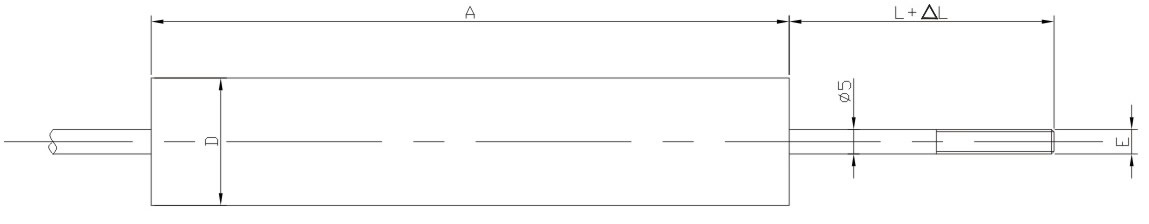

外形尺寸：
技術指標：
|
規格 |
量程（mm） |
A（mm） |
L（mm） |
△L（mm） |
D （mm） |
E （mm） |
|
|
最大 |
最小 |
||||||
|
5L、2.5D |
5、±2.5 |
130 |
30 |
54 |
15 |
Ф26 |
M5 |
|
10L、5D |
10、±5 |
130 |
30 |
80 |
15 |
Ф26 |
M5 |
|
20L、10D |
20、±10 |
160 |
30 |
95 |
15 |
Ф26 |
M5 |
|
30L、15D |
30、±15 |
180 |
30 |
111 |
15 |
Ф26 |
M5 |
|
50L、25D |
50、±25 |
230 |
30 |
155 |
15 |
Ф26 |
M5 |
|
100L、50D |
100、±50 |
280 |
30 |
205 |
15 |
Ф26 |
M5 |
|
150L、75D |
150、±75 |
380 |
30 |
265 |
15 |
Ф26 |
M5 |
|
200L、100D |
200、±100 |
400 |
30 |
321 |
15 |
Ф26 |
M5 |
|
300L、150D |
300、±150 |
540 |
30 |
485 |
15 |
Ф26 |
M5 |
|
400L、200D |
400、±200 |
670 |
30 |
644 |
15 |
Ф26 |
M5 |
|
500L、250D |
500、±250 |
830 |
50 |
749 |
15 |
Ф26 |
M5 |
|
600L、300D |
600、±300 |
950 |
50 |
749 |
15 |
Ф26 |
M5 |
|
700L、350D |
700、±350 |
960 |
50 |
791 |
20 |
Ф26 |
M8 |
|
800L、400D |
800、±400 |
1093 |
50 |
845 |
20 |
Ф26 |
M8 |
|
900L、450D |
900、±450 |
1242 |
50 |
1004 |
20 |
Ф26 |
M8 |
|
1000L、500D |
1000、±500 |
1336 |
50 |
1088 |
20 |
Ф26 |
M8 |
|
綜合精度 |
0.05%、0.1%、0.5%、1%F·S |
||||||
|
輸出信號 |
4~20mA、0~5V或0~±5V、0~±10V |
||||||
|
電源電壓 |
12V、24VDC（標準） |
||||||
|
工作溫度 |
-10~60℃ |
||||||
|
零點溫漂 |
0.01%/℃ |
||||||
|
靈敏度漂移 |
0.05%/℃ |
||||||
|
動態頻率 |
0~200Hz |
||||||

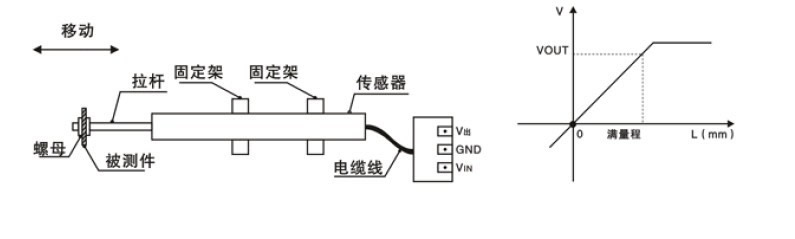

安裝使用方法
拉桿式位移傳感器可以水平安裝，也可以垂直安裝，首先將傳感器客體放在參照物（基準）的安裝支架孔里，式傳感器拉桿和被測物移動的方向一致，根據傳感器的量程，估計大致的間隙，然后用螺母將拉桿和被測物固定起來，通上電源等傳感器穩定下來，在慢慢的移動傳感器殼體，是傳感器的輸出零位對應于被測物機械零位，然后將傳感器殼體夾緊（不可松動），安裝好就可以通過計算機數據采集對被測驗物的位移進行檢測或監控或PLC進行系統控制，回彈式位移傳感器和拉桿式位移傳感器安裝基本相似。
1、安裝傳感器是注意別讓鐵芯和測桿受大的側向力二造成彎曲變形，否則會嚴重影響測桿活動的靈活性。傳感器的殼體是高導磁材料，應避免跌落和受撞擊。
2、傳感器測桿（頭）應與被測物移動方向保持一致，同心度要好。回彈式位移傳感器與被測物的接觸應具有一定光潔度的平面上，凹凸不平會影響測量精度。
3、傳感器的有交工作區段一般都在測桿活動區的中間部分。測桿在全部伸出和全壓縮的附近區段，均非有效工作區。安裝傳感器是應調節（挪動）傳感器殼體，根據量程估算大致的間隙。使位移在預定的變化范圍內，也可以用數字電壓表對準電氣零位，然后進行檢測。
4、外接的“正、負”電源建議采用線性電源。若用開關電源，信號輸出中的雜波（干擾）電壓會明顯增大。每塊電路板的實際耗電不大于±mA。（但實際供電應留有余量，最好不要小于±50mA）
5、若發現測桿受灰塵或油污粘連而造成活動發澀，請用酒精棉擦拭、清潔測桿，但傳感器請不要隨意拆卸，以免損壞或降低測量精度。
