產品介紹
TGK-1C軸銷傳感器（可內置放大器）
|
用途與特點
結構簡單、安裝方便。
適用于港口、碼頭貨物計量及啟閉機、起吊設備的安全檢測。
可選擇一體化標準信號輸出，三線制，0～10mA、4～20mA或0～5V輸出。
量程、規格、外形及安裝尺寸
3，5，7，10，15，20t
|
|
額定載荷
|
5～20t
|
|
綜合精度
|
0.5（線性+滯后+重復性）
|
|
靈敏度
|
1.5 mV/V
|
|
蠕變
|
±0.5 ％F·S/30min
|
|
零點輸出
|
±1 ％F·S
|
|
零點溫度影響
|
±0.5 ％F·S/10℃
|
|
輸出溫度影響
|
±0.5 ％F·S/10℃
|
|
工作溫度
|
-20℃～+65℃
|
|
輸入阻抗
|
750±30 Ω
|
|
輸出阻抗
|
700±10 Ω
|
|
絕緣電阻
|
>5000 MΩ
|
|
安全過載
|
150％ F·S
|
|
供橋電壓
|
建議10VDC
|
|
材質
|
合金鋼或不銹鋼
|
|
接線方式
|
電源（+）紅線 電源（-）綠線
輸出（+）黃線 輸出（-）白線
|
|
尺寸/mm
量程/t
|
H
|
E
|
φA
|
φB
|
C
|
F
|
L1
|
L2
|
|
3-5
|
150
|
|
58
|
60
|
8
|
8
|
204
|
94
|
|
7-15
|
320
|
20
|
105
|
80
|
12
|
10
|
270
|
120
|
|
20
|
360
|
30
|
125
|
90
|
16
|
12
|
300
|
140
|
|

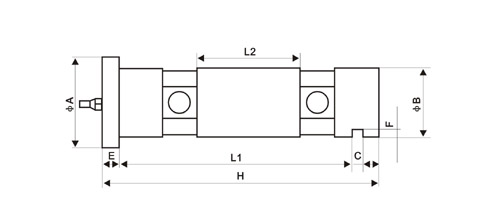

外形尺寸圖：
可根據用戶提供尺寸加工，請咨詢銷售部
